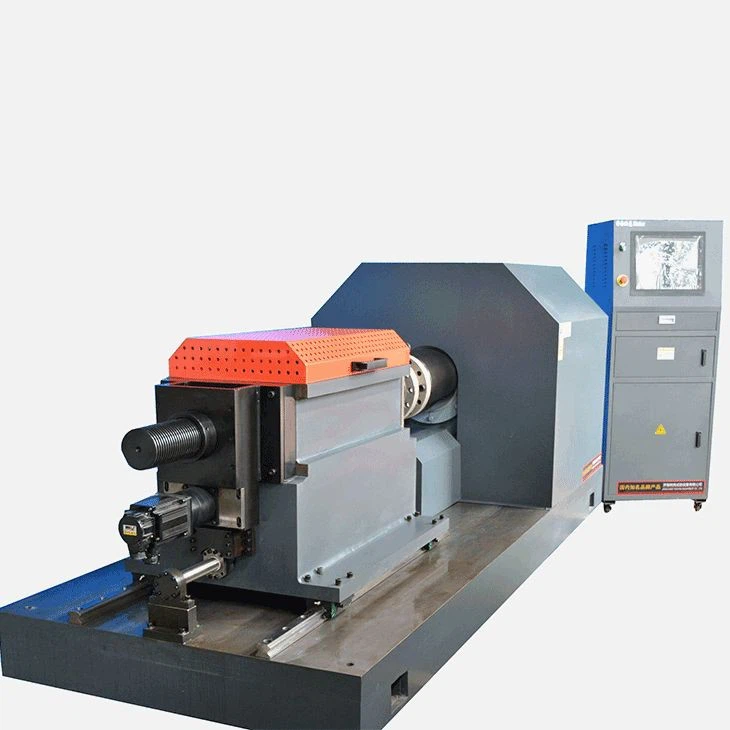

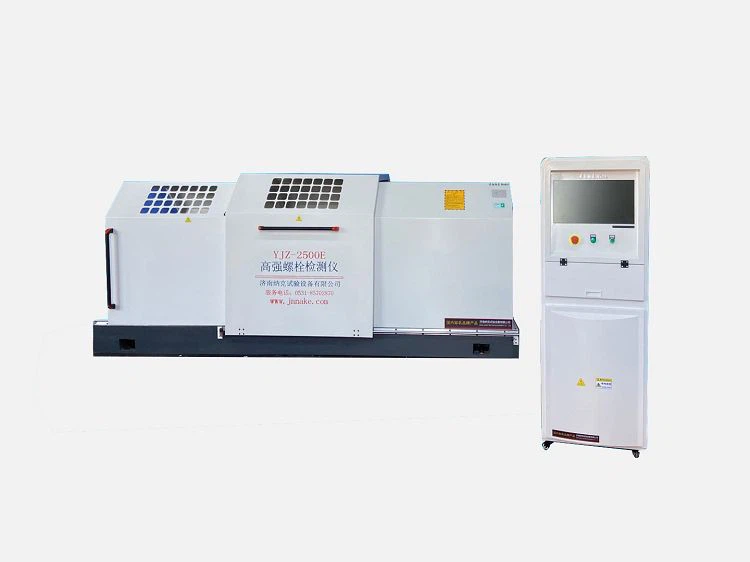

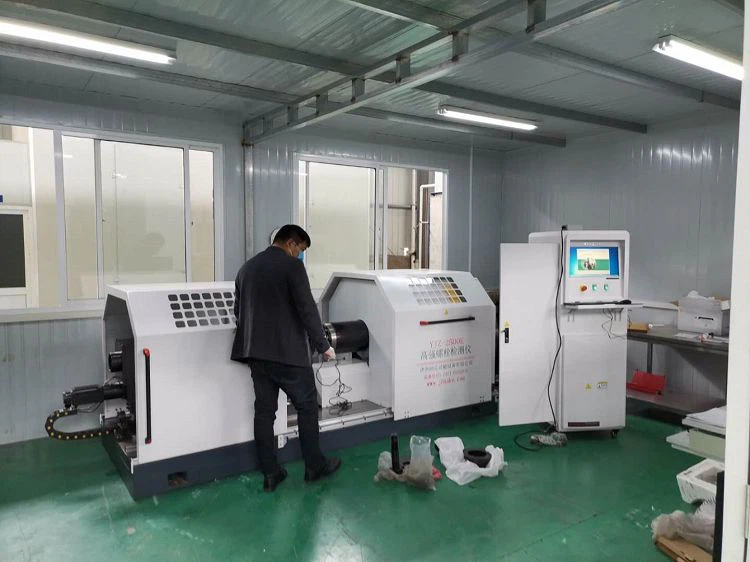

Mesin ujian kilasan pengikat

Pengesan direka dan dikeluarkan mengikut keperluan GB/T16823 . 3 Torsi pengikat pengapit, European EN14399 . 2C, ISO16047, GB/T32076 {{14} NB/T31082, GB/T1231, GB/T 50205 Standard untuk penerimaan kualiti pembinaan struktur keluli dan keadaan teknikal JB/T 9370 untuk mesin ujian kilasan . Ia dapat mengesan kekangan pangsapat yang tinggi, (M 33- mm64) . Jika salah satu pekali geseran muka akhir atau pekali geseran thread diramalkan, sistem juga boleh mengira pekali geseran lain secara automatik. Selepas sekumpulan ujian selesai, penguji secara automatik mengira kuasa paksi purata, tork purata, pekali tork purata, pekali geseran purata, sisihan piawai dan pekali variasi kepingan ujian N, memaparkan dan mencetaknya. Peralatan ini digunakan terutamanya untuk menguji struktur keluli besar dan bolt kuasa angin yang besar.

Mesin ini adalah tepat dalam ujian, fungsi yang berkuasa, mudah beroperasi, stabil dan boleh dipercayai . ia digunakan secara meluas di universiti, institusi penyelidikan, institusi ujian, aeroangkasa, tentera, metalurgi, pembuatan jentera, pembinaan pengangkutan, bahan -bahan binaan .



Penguji generasi baru - 2022 adalah penguji bolt kekuatan tinggi yang baru yang dibangunkan oleh syarikat kami mengikut trend pembangunan mesin ujian dan permintaan pasaran . dari segi pembangunan produk dan pembangunan, kami telah menjalankan peningkatan produk dan inovasi produk berikut:

● Pengawal bebas luaran baru - Penambahan unit kawalan manual luaran bebas menyediakan penyelesaian baru untuk pengukuran, kawalan dan pengendalian mesin ujian . RS232 Transmisi data sepenuhnya menyokong komputer notebook, komputer tablet dan komputer desktop; Ia adalah bahagian penting dalam memimpin pembangunan teknologi mesin ujian;

● Sistem Pemantauan Operasi Peralatan --- dengan urutan fasa, fungsi petunjuk pemeriksaan diri kehilangan fasa, kelebihan elektrik, beban dan fungsi perlindungan lain, supaya peralatan dapat beroperasi dengan selamat dan boleh dipercayai;

● Sampel pengapit sampel --- Manual menolak dan menarik pelarasan ditukar kepada debugging elektrik servo, yang lebih mudah untuk beroperasi dan sangat mengurangkan intensiti buruh;

● Bahagian Kuasa ------ Reducer sikloidal diubah menjadi reducer gear planet, yang meningkatkan kecekapan penghantaran, mengurangkan penggunaan tenaga dan mengurangkan bunyi .

● Sistem ujian daya paksi - Sensor daya paksi yang dipasang di hadapan secara langsung mengesan nilai daya paksi . struktur ini mengelakkan pengaruh faktor -faktor seperti geseran perlawanan pada nilai daya paksi dan lebih tepat daripada sensor daya paksi yang dipasang di dunia .

● Perisai Keselamatan --- Pelbagai pelbagai perisai keselamatan yang ditumbuk keluli sejuk untuk mengelakkan perkara-perkara asing daripada terbang semasa ujian, yang mudah bagi pengendali untuk memerhatikan secara real time sambil meningkatkan tahap perlindungan, dan menjamin keselamatan peribadi penguji .



Pengesan terutamanya terdiri daripada sistem tuan rumah, pengukuran dan kawalan, sistem pemprosesan data komputer, output hasil ujian, dan lain -lain .

(1)Bahagian tuan rumah

Bahagian tuan rumah terdiri daripada platform ujian, pemasangan output kuasa, pemasangan pengapit sampel, perlawanan ujian dan pemasangan perlindungan logam lembaran .

Platform Ujian: Ia dikimpal oleh 45 # plat keluli, tekanan dikeluarkan oleh penuaan, dan tepat diproses oleh pusat pemesinan, dengan itu meletakkan asas kukuh untuk ketepatan peralatan

Perhimpunan Output Kuasa: Motor servo memacu pengurangan gear planet ke kuasa output, yang stabil dan berkuasa, dan kelajuan dikawal, memastikan ujian tidak menerima daya luaran yang lain, dengan itu memastikan ketepatan ujian

Perhimpunan pengapit sampel: Ia dikimpal oleh 45 # plat keluli, tegasan dikeluarkan melalui penuaan, dan pusat pemesinan adalah ketepatan yang dimesin untuk memanjangkan badan, dengan itu memastikan kesejagatan panjang sampel . alat yang dipusatkan, tanpa mempertimbangkan oleh pengapit {{2} dikawal .

Perlawanan Ujian: Ia dipalsukan dari bahan -bahan khas dan diproses oleh alat mesin ketepatan . pelindapkejutan akhir meningkatkan kekuatan, dan permukaannya hitam dan karat, meningkatkan kehidupan perkhidmatan perlawanan .

Perhimpunan Perlindungan Logam Lembaran: Melalui plat sejuk lentur dan permukaan penyemburan rawatan karat, keselamatan peribadi dijamin dan peralatan lebih cantik .



Pengawal bebas luaran adalah pengawal khas untuk generasi baru mesin ujian statik, yang telah dibangunkan oleh syarikat kami selama bertahun -tahun . ia mengintegrasikan fungsi pengukuran, kawalan dan penghantaran, sangat mengintegrasikan perolehan isyarat, penguatan isyarat, penghantaran data dan unit pemacu servo, dan menambah unit kawalan luaran} komputer notebook, komputer tablet dan komputer desktop . Ia adalah bahagian penting dalam memimpin pembangunan teknologi mesin ujian .

(3) Perisian Pengukuran dan Kawalan Mesin Ujian

Perisian pengukuran dan kawalan mesin ujian mengamalkan teknologi kawalan dsp dan algoritma kawalan adaptif neuron untuk merealisasikan mod kawalan gelung tertutup yang banyak seperti daya ujian kadar malar, sudut kadar malar, ketegangan kadar malar, dan lain-lain . mod kawalan boleh digabungkan dengan gabungan dan lancar



4, piawaian yang berkenaan

★ GB/T 2611-2007 Keperluan teknikal umum untuk mesin ujian;

★ JB/T 7406.1-1994 terminologi mesin ujian mesin mesin ujian;

★ JB/T 9370-2015 Keadaan teknikal untuk mesin ujian kilasan;

★ jjg 269-2006 mesin ujian kilasan;

★ GB/T 16823.3-2010 Tork pengikat - Ujian Pasukan Pengapit;

★ JGJ 82-2011 Spesifikasi Teknikal untuk Kekuatan Bolt Kekuatan Tinggi Struktur Keluli

★ GB/T 50205-2020 kod untuk penerimaan kualiti pembinaan struktur keluli;

★ NB/T 31082-2016 Sambungan Bolt Kekuatan Tinggi untuk Menara Turbin Angin;



5, parameter teknikal utama

√ Tahap Mesin Ujian: Tahap 1

√ julat daya paksi: 100-2500 kn;

√ Kesalahan nilai petunjuk pengukuran daya paksi: lebih baik daripada ± 1% daripada nilai petunjuk;

√ Kesalahan berulang pengukuran daya paksi: lebih baik daripada ± 1% daripada nilai petunjuk;

√ Resolusi sensor daya paksi: 1/500000FS;

√ julat tork: 1000-30000 nm;

√ Pengukuran Torque Ralat Nilai Ralat: Lebih baik daripada ± 1% daripada nilai petunjuk;

√ Kesilapan pengulangan pengukuran tork: lebih baik daripada ± 1% daripada nilai indikasi;

√ Resolusi sensor tork: 1/500000FS;

√ julat pengukuran sudut: 0 - tak terhingga;

√ Kesilapan nilai petunjuk pengukuran sudut: lebih baik daripada ± 1% daripada nilai petunjuk;

√ Kesilapan pengulangan pengukuran sudut: lebih baik daripada ± 1% daripada nilai petunjuk;

√ Resolusi sudut: 0.001 darjah;

√ Julat Peraturan Kelajuan: 0.01-4 r/min;

√ Kesalahan nilai petunjuk kelajuan: lebih baik daripada ± 1% daripada nilai petunjuk;

√ kekerapan pengambilalihan; 1000Hz;

√ Spesifikasi bolt: m 33- mm64 (ia boleh dilanjutkan kepada m 16- m30 jika konfigurasi ditambah);

√ panjang bolt: 80-1200 mm (boleh disesuaikan mengikut keperluan);

√ Mod Kawalan: Komputer

√ Mod Paparan: LCD Komputer

√ Dimensi keseluruhan tuan rumah (mm): 3600 * 950 * 1000;

√ berat keseluruhan (kg): kira -kira 5000;

√ Jumlah kuasa (kW): 16.0;

√ Bekalan Kuasa: Sistem Kawat Lima Fasa Tiga, 380V/50Hz .



(1) Bahagian tuan rumah

Projek	Kuantiti	Tekstur bahan
Meja kerja	1	45 #, dikimpal
Servo Motor	1 set	Jenama terkenal domestik (pilihan yang diimport)
Pemacu pemacu	1	Kelajuan borrell atau reducer youxing jenama terkenal lain
Panduan Rail Panduan	1	Hiwin
Perhimpunan pengapit ujian	1	45 #, dikimpal
Penutup pelindung yang tertutup sepenuhnya	1 set	Plat keluli bergulung sejuk diproses dan dibentuk, dan rawatan penyemburan plastik penuh adalah selamat dan tahan lama

(2) Pengukuran dan kawalan bahagian elektrik

Projek	Kuantiti	Jenama
Pengawal	1 set	Nake
Perisian Pengukuran Mesin dan Kawalan Mesin Menguji	1 set	Nake
Plat semasa yang kuat	1 set	Nake
Kotak kawalan tangan luaran	1 set	Nake
Sensor kilasan	1	Nake
Sensor daya paksi	1	Nake
Komputer/pencetak	Masing -masing 1	Lenovo Desktop (komputer riba pilihan)

(3) Aksesori ujian

Projek	Kuantiti	Catatan
Lengan permohonan memaksa	1 set	M33-M64
Papan Plugan Anti Putaran	1Pair	M33-M64
Baffle dalaman	2 pasang	M33-M64
Baffle luar	1Pair	M33-M64
Alat yang dilampirkan	1 set
