Penguji impak pendulum 750J



1. Peralatan ini terdiri daripada bingkai utama, pendulum, peranti pendulum, sistem penghantaran, peranti paparan tenaga, sistem kesan, peranti pemulihan sampel, peranti perlindungan keselamatan, dan sistem kawalan elektrik. Setiap bahagian mempunyai kelebihan berikut:

2. Bingkai Utama: Bingkai utama dan asas direka secara terperinci untuk pemutus, dengan kestabilan yang tinggi, ketegaran yang baik dan tiada kesilapan pemasangan. Lajur adalah simetri di bahagian depan dan belakang, dan aci pendulum disokong oleh rasuk yang hanya disokong. Strukturnya mudah dan boleh dipercayai, ketepatan pemesinan adalah tinggi, kehilangan tenaga adalah kecil, dan perubahan pendulum tanpa gemetar, yang lebih sesuai untuk kesan tenaga tinggi.

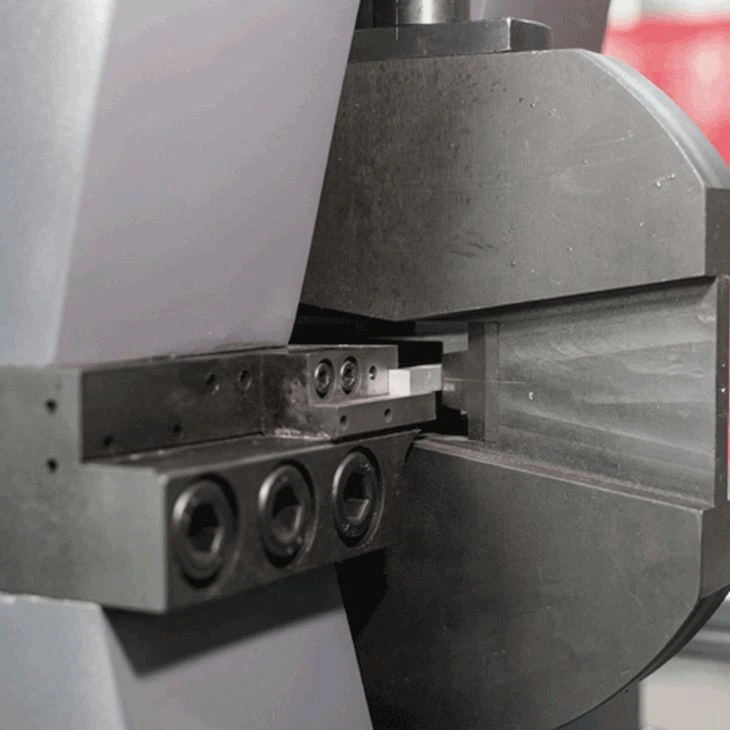

3. Pendulum: Dengan reka bentuk pendulum bulat, rintangan angin diminimumkan. Pisau impak dipasang oleh blok berbentuk baji berbentuk skru, yang mudah dan mudah untuk diganti. Palam dan rod pendulum mempunyai ketegaran yang tinggi untuk mencegah pendulum dari gegaran dalam arah paksi dan radial selepas memberi kesan kepada sampel.

4. Peranti Pendulum Hanging: Peranti gantung pendulum mengamalkan reka bentuk penampan, yang mengelakkan kesan dan kemungkinan kerosakan kepadanya ketika menggantung pendulum, dengan berkesan mengurangkan bunyi ketika menggantung pendulum, memanjangkan hayat perkhidmatan peralatan dan meningkatkan keselamatan. Dan sudut pra-angkat pendulum tetap tidak berubah untuk masa yang lama.

5. Sistem Transmisi: Reducer peringkat dua standard digunakan untuk menggantikan sistem penghantaran kompleks pendulum lama, dengan struktur mudah, pemasangan dan penyelenggaraan yang mudah, hayat perkhidmatan yang panjang, kadar kegagalan yang rendah dan bebas penyelenggaraan. Ia menangani titik kegagalan utama untuk pendulum yang lebih tua.

6. Peranti paparan tenaga: Terdapat tiga kaedah paparan tenaga. Satu adalah dail, yang lain adalah paparan skrin sentuh, dan perisian komputer juga boleh memaparkan nilai tenaga. Jika ia adalah jenis dail tunggal, ia mungkin berlaku bahawa anda lupa untuk mengembalikan penunjuk kepada sifar sebelum ujian dan menyebabkan sampel menjadi tidak sah. Jika ia adalah kaedah paparan skrin sentuh tunggal, apabila pengekod adalah salah, adalah mustahil untuk menilai ketepatan datanya. Tiga mod mesin dipaparkan bersama -sama, dan hasilnya dapat dibandingkan dengan satu sama lain, yang dapat menghapuskan masalah yang mungkin sepenuhnya dan berkesan.

7. Peranti Pemulihan Sampel: Sabuk getah berkualiti tinggi yang didorong oleh motor berputar digunakan sebagai peranti pemulihan sampel. Mesin ujian dilengkapi dengan bersih pelindung sepenuhnya. Selepas kesan sampel selesai, sampel yang rosak akan jatuh pada tali pinggang pemulihan. Peranti pemulihan secara automatik akan beroperasi selepas kesan selesai, dan sampel sisa akan diambil dari mesin ujian untuk mengelakkan kakitangan ujian masuk. Sampel sisa pulih di dalam mesin ujian, yang bukan sahaja meningkatkan kecekapan kerja, tetapi juga meningkatkan keselamatan kakitangan ujian.

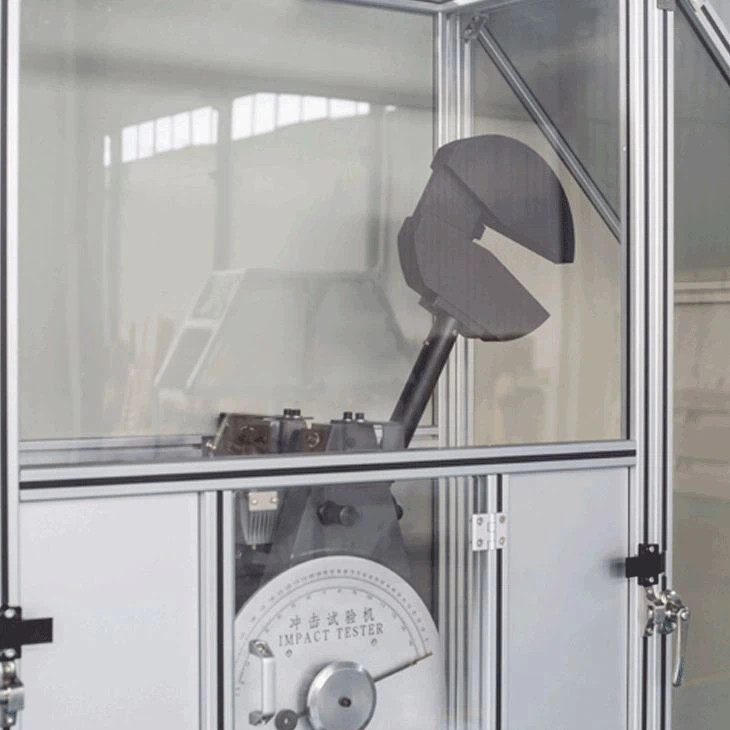

8. Peranti Perlindungan Keselamatan: Mesin ujian keseluruhan dilengkapi dengan bersih pelindung sepenuhnya, yang dapat menghalang sampel yang rosak dari percikan, dan juga boleh menghalang kakitangan ujian daripada memasuki bahagian dalam mesin ujian semasa ujian. Jaring pelindung dilengkapi dengan suis had pintu. Apabila pintu pelindung dibuka, mesin ujian akan dikunci sendiri, dan operasi utama akan menjadi tidak sah, dengan itu menghalang salah operasi dan memastikan keselamatan kakitangan ujian.

9. Sistem Kawalan Elektrik: Peralatan mengamalkan Jerman Siemens plc untuk mereka bentuk sistem kawalan. Pengekod berputar ketepatan tinggi digunakan untuk mendapatkan kedudukan masa nyata pendulum. Oleh kerana keupayaan anti-interference yang kuat PLC, sistem ini mempunyai ciri-ciri kebolehpercayaan, kestabilan dan data yang tepat. Sistem kawalan mengintegrasikan teknologi kawalan mekanikal, elektrik, dan automatik, dan menyedari proses automatik sepenuhnya mengambil pendulum, memberi kesan, dan mengumpul sampel patah, yang sangat mengurangkan intensiti buruh pengendali dan meningkatkan kecekapan kerja dan keselamatan operasi.



1. Tenaga Impak dan Pendulum Pilihan: 150J 300J 450J 600J 750J

Julat Skala Dail dan Nilai Bahagian: 0. 1j

Momen Pendulum (pilihan salah satu momen jadual berikut)

nombor siri	model	tenaga kesan maksimum	Momen Pendulum
1	CYSYC150	150J	80.3848nm
2	CYSYC150	300J	160.7695nm
3	CYSYC150	450J	241.1543nm
4	CYSYC150	600J	321.5390nm
5	CYSYC150	750J	401.9238nm

4. Pendulum Pra-Pengasingan Sudut: 150 darjah

5. Resolusi Minimum Sudut: 0. 1 darjah

6. Jarak dari pusat pendulum ke titik impak (pusat sampel): 750mm

7. Kelajuan Kesan: 5.24m/s

8. Sokongan Sampel Sampel: 40mm

9. Radius arka akhir sokongan sampel: 1-1. 5mm

10. Sudut kecenderungan permukaan sokongan sokongan sampel: 11 darjah ± 1 darjah

11. Arc Radius of Impact Knife: 2-2. 5mm (GB) dan 8mm (ASTM)

12. Sudut yang disertakan dari pisau kesan: 30 darjah ± 1 darjah

13. Saiz Spesimen (Panjang × Lebar × Ketinggian): 55 × 10 × × 10㎜

14. Kapasiti sampel inkubator: sehingga 20-40 sampel boleh diletakkan

15. Julat Kawalan Suhu: Suhu Bilik ~ -80 darjah (penyejukan mesin pengacuan mampatan)

17. Peningkatan: ± 0. 5 darjah

18. Kaedah penyejukan: penyejukan pemampat

19. Suhu ambien: 10-35 darjah

20. Dimensi unit utama (panjang × lebar × ketinggian): kira -kira 2100 × 835㎜ × 2100㎜

21. Berat unit utama: Kira -kira 1500㎏

22. Bekalan Kuasa Tuan Rumah: AC Tiga Fasa Lima-Kawat 380V ± 10% 50Hz 3000W (termasuk bahagian suhu rendah)

23. Keadaan Alam Sekitar: Tidak ada medium yang menghakis di persekitaran sekitar, tiada getaran, dan tiada gangguan medan elektromagnet yang kuat.



1host 1 1500 kg

2 Perlindungan Perlindungan 1 Set aloi aluminium Perlindungan tertutup sepenuhnya

3 pendulums 1 set 750j tukul bulat

4- darjah Dial 1 keping, boleh dibaca 0-750 j

5 kesan kesan 1 set r2

6 Bilah Impak 1 Set R8 American Standard ASTM

7 Perisian Ujian 1 Set perisian khas automatik sepenuhnya

8 skrin paparan digital 1 set paparan kristal cecair

9 Kabinet Operasi Bebas 1 Set yang Dibuat oleh Syarikat

10 Pencetak 1 Tetapkan HP (AS)

11 Komputer 1 Tetapkan Lenovo (Kumpulan)

12 Peranti Pemulihan Sampel 1 Tetapkan Motor, Sabuk Penghantar

13 1 set peranti penghantaran pendulum yang dibuat oleh syarikat

14 Mekanisme Hang-Off 1 Set yang dibuat oleh syarikat

15 Sistem Penurunan 1 Tetapkan Yijia, jenama usaha sama

16 templat pelarasan span 1 s =40

17 Sampel Centering Block 1 10*40

18 Bolt Anchor 4 Set M16*250

19 Allen Wrench 1 Set yang Dibuat oleh Syarikat

20 rahang termasuk 2 set rahang yang dibuat oleh syarikat

21 pengapit spesimen 1 ditetapkan oleh syarikat

22 penampan hidraulik 1 set diimport (Jepun)

23 set encoder rotary 1, kawalan dalaman ketepatan tinggi

24 Pengekod fotoelektrik 1 Tetapkan induksi automatik

25 Kawalan Unit 1 Set PLC Controller Programmable

26 Sistem Kawalan Elektrik 1 ditetapkan oleh syarikat

27 masa relay 1 tetapkan masa penyejukan laras

28 Cryometer 1 Set Anc -80 suhu laras darjah

29 sepenuhnya automatik

Modul Penghantaran Contoh 1 Set 304 Penutup Keluli Tahan Karat

30 Silinder kedudukan 1 Tetapkan tetapan sampel automatik

31 silinder mampatan 1 ditetapkan untuk memampatkan sampel secara automatik

32 Sampel Makan Silinder 1 Tetapkan Makanan Sampel Automatik

33 Silinder bersarang 1 Tetapkan sarang automatik

34 Contoh Silinder 1 Tetapkan Penghantaran Automatik Bilik Dingin

35 Sampel peranti 1 set boleh memegang 20-40 sampel

36 pam bebas minyak vakum 1 set 750-30 dilengkapi dengan injap tekanan

37 pemampat udara 1 set 588-20 dilengkapi dengan injap pengawalseliaan

38 penyejukan pemampat 1 set suhu bilik 0--60 darjah
