Extensometer video lve

Gambaran Keseluruhan

Extensometer Video LVE adalah sistem pengukuran bukan hubungan yang tinggi, masa nyata. Menggunakan kamera digital dan algoritma pemprosesan imej, ia menangkap dan menganalisis perubahan dalam ciri-ciri spesimen semasa memuatkan, membolehkan anjakan masa nyata dan pengukuran ketegangan. Ia menawarkan ketepatan yang tinggi, pelbagai pengukuran yang luas, dan hasil intuitif, visual yang dapat difahami.

Aplikasi

Terutamanya digunakan untuk ujian tegangan, mampatan, lenturan, rayapan, dan keletihan:

Pengukuran ketegangan (pemanjangan)

Pengukuran modulus elastik

Pengukuran kekuatan tegangan/mampatan

Pengukuran nisbah Poisson

Pengukuran panjang terikan/mengukur panjang lapangan

Ujian keletihan

Kelebihan Teknikal

Berbanding dengan extensometer tradisional, ciri -ciri extensometer video LVE:

Pengukuran bukan hubungantanpa kesan terhadap sifat bahan.

Berkenaan dengan hampir semua bahan, dari spesimen ke komponen dan keseluruhan struktur.

Pengukuran berkisar dari mikron hingga meter.

Ketegangan berkisar dari 0.002% hingga lebih dari 1000%.

Ketepatan pengukuran sub-piksel, hingga0.01 piksel.

Proses pengukuran adalah mudah dan cekap, memberikan hasil masa nyata:

Penyesuaian panjang tolok, secara bebas ditetapkan dalam beratus -ratus milimeter.

Penjejakan proses penuh, tidak perlu berhenti ujian; Pemecahan spesimen tidak merosakkan peranti pengukur.

Output hasil yang komprehensif, termasuk anjakan, ketegangan, peta warna, dan lengkung.

Sesuai dengan persekitaran yang melampau, termasuk suhu tinggi, tekanan tinggi, radiasi, dan getaran.

Peralatan ujian mudah alihdengan proses pengukuran yang dapat dikesan.

Senario aplikasi

Dilengkapi dengan pengawal pemerolehan data ketepatan tinggi, extensometer video LVE menyokong komunikasi dengan pelbagai mesin ujian. Ia digunakan secara meluas untuk mengkaji sifat -sifat mekanikal dan tingkah laku bahan dan komponen, terutamanya dalam senario di mana extensometer tradisional adalah terhad, seperti bahan yang tidak konvensional dan persekitaran yang melampau.

Ujian Harta Mekanikal Bahan Standard

Ujian tegangan ubah bentuk besar untuk getah dan bahan yang serupa

Ujian Bahan Fleksibel (misalnya, filem)

Ujian tegangan rebar

Ujian tegangan tali/helai keluli

Pengukuran ketegangan tegangan wayar logam halus

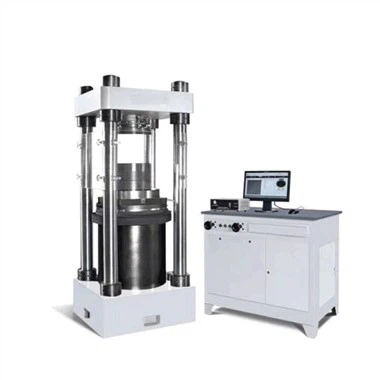

Ujian mampatan konkrit

Ujian tegangan in-situ terhadap spesimen bersaiz kecil

Analisis ketegangan skala mikroskopik

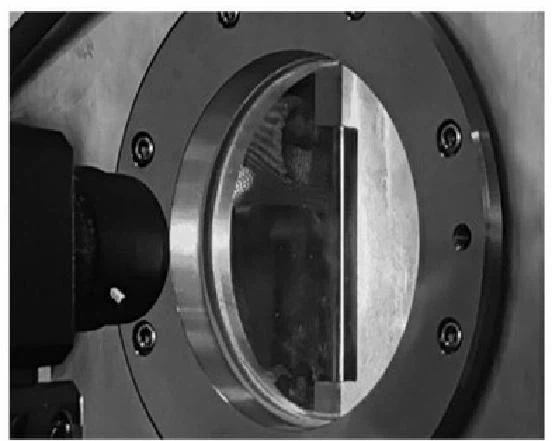

Ujian prestasi tinggi/rendah suhu

Ujian keletihan kitaran

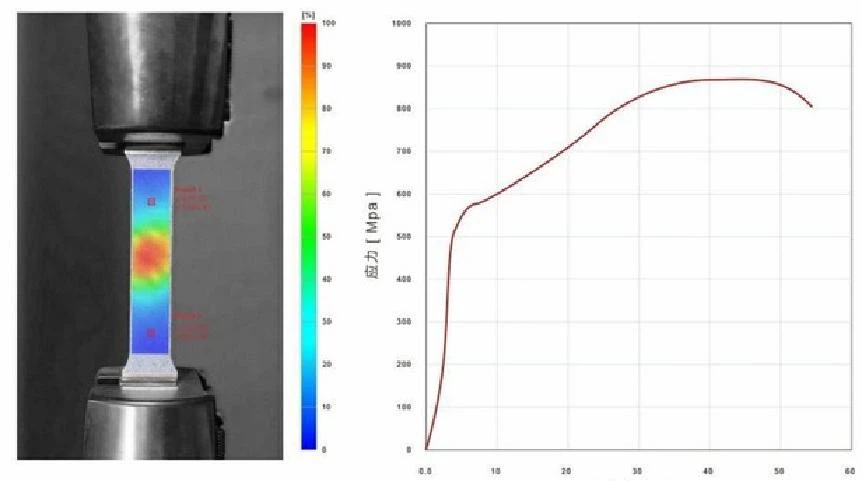

Ujian tegangan

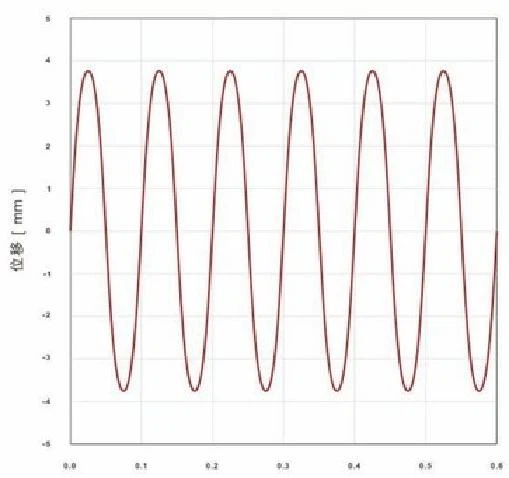

Ujian Keletihan

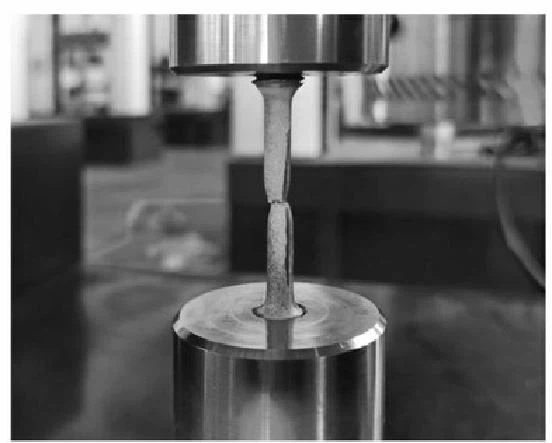

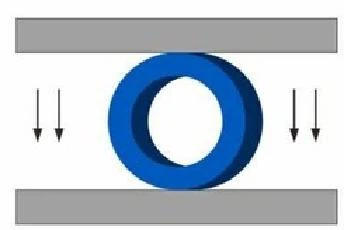

Ujian mampatan

Ujian lentur

Kes permohonan

Pemanjangan patah helai keluli

Ciri -ciri mekanikal biaxial spesimen kecil

Sifat mekanikal gel silikon

Ketegangan bahan getah keletihan

Sifat mekanikal bahan-bahan kekuatan tinggi baru

Ujian tegangan suhu tinggi 2000 darjah
