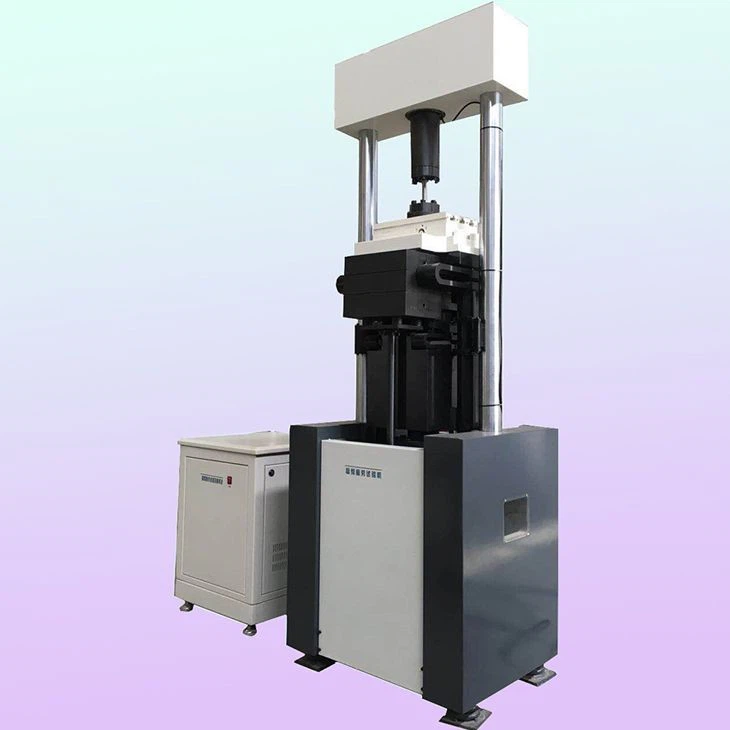

High Frequency Fatigue Testing Machine
85.1(001)

Mesin ujian keletihan frekuensi tinggi

Mesin ujian keletihan frekuensi tinggi adalah peralatan ujian keletihan resonans pengujaan elektromagnet yang menggunakan prinsip resonans mekanikal untuk menguji rintangan patah keletihan pelbagai bahan logam dan komponen .

Hantar pertanyaan

pengenalan produk

Mesin ujian keletihan frekuensi tinggi

Pengenalan Peralatan:

Dilengkapi dengan lekapan khas yang sepadan, ia boleh digunakan untuk menguji kehidupan keletihan dan batas keletihan pelbagai bahan dan komponen (gear, bolt, rantai, rod yang menghubungkan, bar keluli nipis, dan lain-lain .) {{1} ujian, dan lain -lain .

Permohonan:

Mesin ujian keletihan frekuensi tinggi digunakan secara meluas dalam kereta, aeroangkasa, kolej dan universiti, institusi penyelidikan saintifik, pemeriksaan kualiti, metalurgi, penyelidikan bahan dan pembangunan baru dan bidang lain .

Struktur Peralatan:

1. Ketegaran tinggi: Enjin utama mengamalkan reka bentuk struktur bingkai tugas berat tanpa jurang untuk memastikan ketegaran yang tinggi dan ubah bentuk kecil, dan kesilapan keputusan ujian berulang adalah kecil .

2. Struktur Air-Gap pintar: Struktur jurang udara pintar yang diadopsi secara domestik menghapuskan keperluan untuk peralihan voltan manual, menjadikannya lebih mudah untuk memulakan getaran dan lebih mudah untuk menggunakan .

3. Ruang besar: Reka bentuk struktur permulaan getaran yang dipasang di atas menjadikan ruang ujian lebih besar dan sampel pengapit lebih mudah .

4. Coaxiality: Penjajaran dan kesatuan yang sangat baik memastikan daya sisi minimum di bawah beban .

5. Teknologi kawalan dan pengukuran yang paling maju

6. Kawalan Pintar Digital: Templat Modulator Lebar Digital Pulse Pulse, Unit Penguatkuasaan Jenis IGBT yang terpencil sepenuhnya, dan Templat Penguat Penguat Utama Pintar .

7. Kawalan gelung tertutup: Sistem kawalan beban purata mengamalkan sistem servo elektromekanik AC servo Control Control . Kawalan gelung tertutup, pampasan automatik . ujian .

Mod Operasi 8.: Operasi dan tetapan direalisasikan oleh panel maya yang dihasilkan oleh perisian sistem . semua kawalan diuruskan dan dikawal secara langsung oleh komputer .

9. perisian sistem GPS dengan operasi pintar penuh

10. Penyimpanan Masa: Masa Automatik Untuk melengkapkan penyimpanan data ujian, pemprosesan data, lukisan lengkung (lengkung masa frekuensi, lengkung masa beban) .

11. paparan masa nyata: bentuk gelombang eksperimen, nilai semasa, nilai nadi, nilai beban purata, beban bergantian puncak, kekerapan resonans, masa keletihan kitaran dan parameter yang diukur lain . gelombang) .

12. Pelbagai tetapan parameter: Ia boleh diberikan oleh nilai beban purata, nilai puncak beban bergantian, atau dengan nilai beban maksimum, kaedah nisbah tekanan, dan kaedah nilai beban maksimum dan minimum, dan unit nilai daya yang berbeza dibenarkan .

Spesifikasi Utama dan Parameter Teknikal:

Model		GPS20	GPS100	GPS200	GPS300
Tenaga ujian	Beban maksimum (kN)	±20	±100	±200	±300
	Beban berdenyut maksimum (kN)	±20	±100	±200	±300
	Beban seli maksimum (puncak)	10kn	50kn	100kn	150kn
	Decay Multiplier binning	Keseluruhan proses tidak dibahagikan kepada fail		1,2,5
	Ralat Relatif Petunjuk Beban Purata	Kurang daripada atau sama dengan ± 1 ％
	Turun naik beban bergantian	±0.5％F.S
	Turun naik beban purata	±0.5％F.S
Kawalan Parameter	Julat kekerapan	60-300 (Hz）
Tuan rumah	Jarak maksimum antara chuck	500 (mm)	750 (mm)	1000 (mm)	1150 (mm)
	Jarak maksimum antara dua lajur	350 (mm)	420 (mm)	500 (mm)	580 (mm)
	Dimensi (mm)	660×460×1900	800×600×2300	950×750×2600	1300×800×2900
	Dimensi kotak kawalan elektrik	600×650×1200
	Berat tuan rumah	kira -kira 1200kg	kira -kira 3000kg	kira -kira 5000kg	kira -kira 7500kg
	Kotak Kawalan Elektrik	kira -kira 80kg	kira -kira 100kg	kira -kira 150kg	kira -kira 200kg
	Jumlah kuasa	220V 500W	380V 3500W 220V 500W	380V 4500W 220V 750W	380V 5500W 220V 1000W
